کشویی دنده 5 MVM 315

توضیحات

معرفی و کاربرد

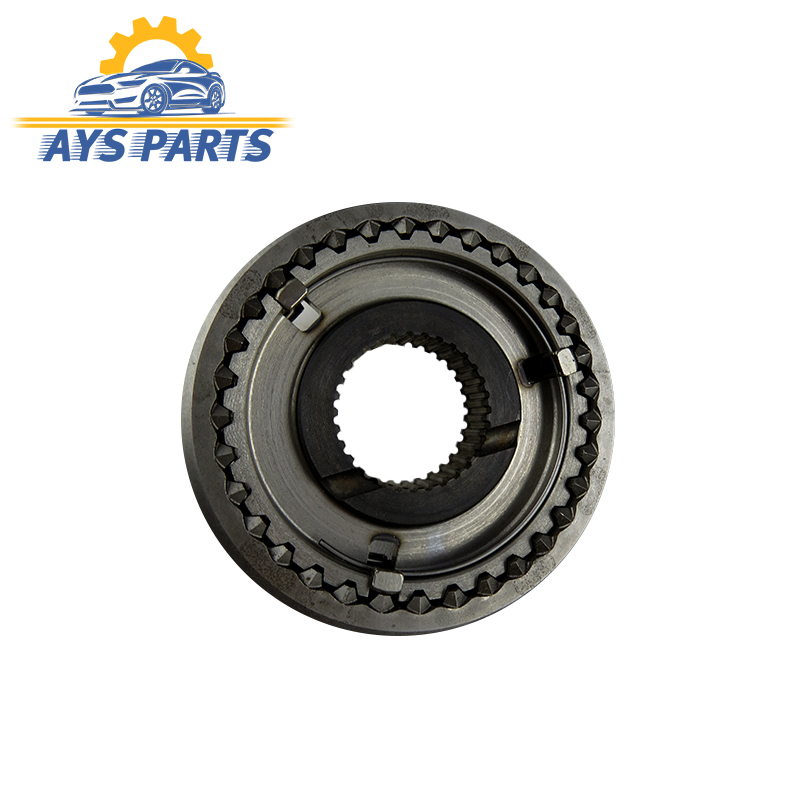

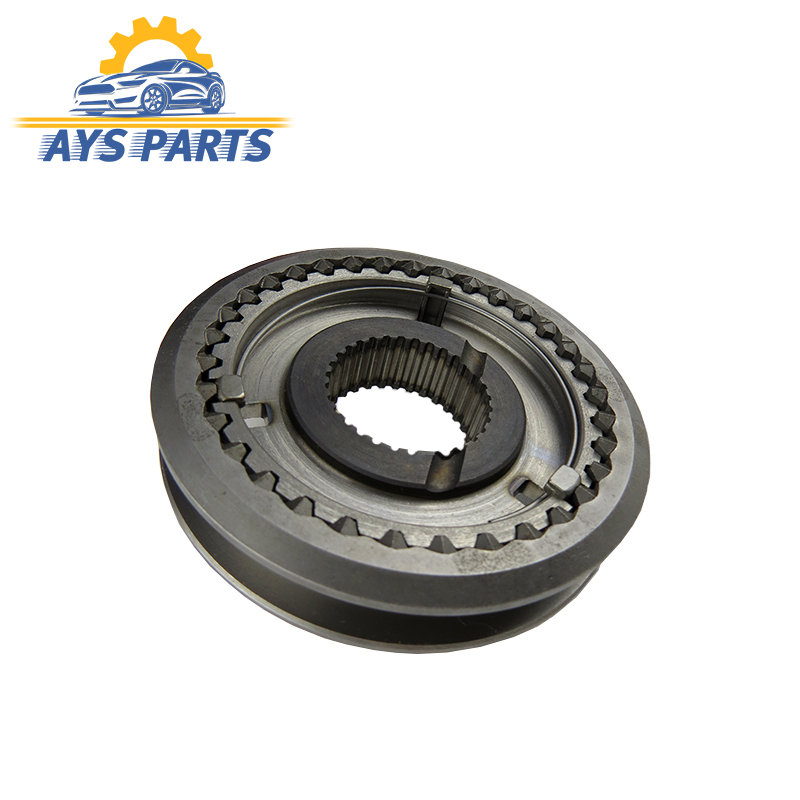

کشویی دنده 5 ام وی ام 315 از اجزای مکانیزم سنکرونایزر گیربکس دستی است که وظیفه درگیر کردن دنده پنجم با مجموعه انتقال قدرت را بر عهده دارد. این قطعه با حرکت روی توپی سنکرونایزر، امکان انتخاب دنده پنج و انتقال نیرو در این وضعیت را فراهم می‌کند. فرسودگی شیارها یا دندانه‌های کشویی ممکن است باعث دشواری در جا رفتن دنده پنج، ایجاد صدای تقه یا خارج شدن دنده از حالت درگیری شود.
نوع نصب
نصب کشویی دنده 5 مستلزم دسترسی به مجموعه دنده پنجم گیربکس است. پس از باز کردن بخش مربوط و خارج کردن مجموعه سنکرونایزر، کشویی فرسوده جدا شده و قطعه جدید با رعایت جهت قرارگیری و موقعیت اجزای قفل‌کننده روی توپی نصب می‌شود. در پایان، حرکت کشویی و عملکرد صحیح ماهک تعویض دنده بررسی می‌گردد.
نکات مهم هنگام نصب و خرید
– تعداد دندانه‌های داخلی، قطر کشویی و شکل شیار ماهک با قطعه قبلی مطابقت داشته باشد.
– توپی سنکرونایزر از نظر خوردگی، ترک و لقی بررسی شود.
– دنده‌برنجی پنجم و دندانه‌های درگیری دنده پنج کنترل شوند.
– کشویی باید روی توپی حرکت روان داشته باشد و در مسیر خود گیر نکند.
– فنرها و قطعات قفل‌کننده مجموعه سنکرونایزر در موقعیت صحیح نصب شوند.
– پس از مونتاژ، درگیری کامل دنده پنجم و عملکرد مکانیزم تعویض دنده آزمایش شود.
